Les relevés manuels, c’est bon pour les musées. Quand un maître d’ouvrage vous demande une rénovation lourde sur un bâtiment ancien, chaque centimètre perdu dans une estimation coûte cher - très cher. Or, les écarts entre plans papier et réalité sur site peuvent atteindre 20 à 30 cm sans crier gare. Aujourd’hui, ignorer les données 3D, c’est comme partir en montagne sans carte : on avance, mais on brûle du budget à chaque faux pas.
Les technologies de captation : comparatif des solutions actuelles
Lasergrammétrie vs Photogrammétrie
Capturer l’existant, c’est le premier combat d’un projet de rénovation. Deux grandes voies s’offrent à vous : la lasergrammétrie et la photogrammétrie. La première repose sur des lasers qui mesurent précisément la distance aux surfaces, générant des nuages de points d’une densité et d’une fidélité inégalées. La seconde utilise des séries de photographies analysées par logiciel pour reconstruire le volume. Là où la photogrammétrie gagne en accessibilité et en mobilité, elle peine à rivaliser en précision millimétrique sur de grandes surfaces ou des environnements peu contrastés.
Le choix du matériel selon le projet

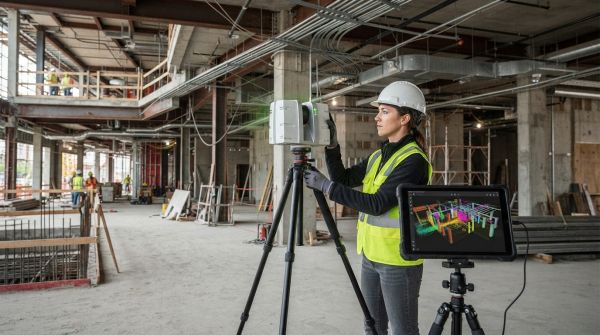

Le scanner laser statique reste la référence pour les opérations critiques : réhabilitation d’un hôpital, patrimoine historique, usine complexe. Il impose une mise en station rigoureuse, mais garantit un niveau de détail ajustable jusqu’au LOD 400. En revanche, pour des espaces vastes et peu meublés - entrepôts, galeries - le mobile mapping, combinant LiDAR et caméras montées sur chariot, permet d’acquérir des données jusqu’à 10 fois plus vite, avec une précision toutefois un peu moindre. Le bon choix dépend donc du niveau d’exigence et des contraintes de délais.
| 🔍 Technologie | 🎯 Précision | ⚡ Rapidité | 💰 Coût d'investissement | 🏢 Environnement idéal |
|---|---|---|---|---|
| Scanner laser fixe | 1 à 3 mm | Moyenne | Élevé | Bâtiments denses, complexes |
| Photogrammétrie | 5 à 20 mm | Rapide (si matériel léger) | Faible à moyen | Extérieurs, formes lisibles, bonne lumière |
| Mobile Mapping | 5 à 10 mm | Très rapide | Très élevé | Grands volumes, circulations dégagées |
Pour transformer vos relevés complexes en modèles exploitables, une expertise en https://metraplan.com/actu/scan-to-bim-comment-resoudre-les-defis-de-modelisation-3d.php est indispensable. Sans cette maîtrise technique, même les meilleurs scanners ne suffisent pas à garantir un jumeau numérique fiable.
Dompter le nuage de points : de la donnée brute à la maquette
Nettoyage et recalage des données
Le nuage de points sortant du scanner n’est pas un modèle - c’est du brut. Des objets volatils (personnes, véhicules), des reflets ou des zones mal éclairées créent du “bruit”. Or, modéliser sur une base polluée, c’est risquer des erreurs en cascade. Le nettoyage, effectué dans des logiciels comme Recap ou CloudCompare, consiste à supprimer ces artefacts, puis à recaler les différentes stations entre elles pour obtenir une base géoréférencée unique. Un travail technique, mais indispensable pour éviter les décalages structurels.
Interopérabilité avec les logiciels BIM
Un nuage propre, c’est bien. Mais il faut qu’il parle le bon langage. Les formats standards du secteur - RCP pour Autodesk, E57 pour l’interopérabilité - doivent être maîtrisés pour éviter les blocages à l’import. Revit, Archicad ou Allplan nécessitent parfois des optimisations spécifiques : réduction de la densité, segmentation par zone, ou calibrage de l’échelle. Côté pratique, un bon workflow prévoit un transfert fluide, sans perte de données critiques. Ce qui fait la différence, c’est la compatibilité logicielle anticipée dès le départ.
Automatisation et IA : les nouvelles frontières de la modélisation
Reconnaissance automatique des formes
L’IA change la donne dans la modélisation BIM à partir du nuage. Plutôt que de tracer chaque mur, chaque poutre ou chaque conduit manuellement, certains logiciels - comme Autodesk Revit avec ses dernières extensions ou des outils spécialisés - sont capables de détecter automatiquement des familles d’éléments. Par exemple, une série de points alignés et verticaux ? L’algorithme propose une colonne. Une surface plane à 2,80 m de hauteur ? Une dalle. Ce type de reconnaissance sémantique réduit drastiquement le temps de modélisation, surtout sur des projets denses. Mine de rien, cela peut diviser par deux la charge de travail.
Intelligence artificielle et contrôle qualité
En aval, l’IA sert aussi à valider la conformité. Comparer le modèle conçu au nuage de points réel permet d’identifier les divergences : un mur décalé, un conduit en conflit, une hauteur sous plafond erronée. Des algorithmes détectent ces écarts au-delà d’un seuil défini - par exemple 5 mm - et génèrent des rapports automatisés. C’est un gain de sérénité considérable en phase d’exécution, surtout pour les gestionnaires de projet qui doivent anticiper les imprévus. Le jumeau numérique devient alors un outil de contrôle qualité en temps quasi réel.
Check-list pour réussir son processus Scan to BIM
Le cahier des charges et le LOD
Avant de sortir le scanner, posez-vous les bonnes questions : quel niveau de détail vous suffit ? Un LOD 200 donne une géométrie approximative, utile pour une étude de faisabilité. Un LOD 350 ou 400 inclut les assemblages, les fixations, les gaines techniques - essentiel pour un chantier. Trop de détail alourdit inutilement la maquette et ralentit les logiciels. Trop peu, et vous devrez revenir sur site. Le juste milieu ? Un cahier des charges clair, négocié avec les futurs utilisateurs du modèle.
Anticipation des contraintes sur site
- ✅ Éclairage : éviter les contre-jours ou les ambiances trop sombres, surtout en photogrammétrie
- ✅ Zones d’ombre : les coins mal accessibles ou cachés par des machines doivent être signalés
- ✅ Accès sécurisés : vérifier les autorisations pour les toits, les sous-sols, les zones techniques
- ✅ Points de calage : poser des cibles ou des marqueurs géoréférencés pour assurer un recalage précis
- ✅ Présence de personnes : planifier les relevés en dehors des heures d’activité quand c’est possible
Optimisation des coûts et rentabilité du projet numérique
Réduction des erreurs de conception
Un projet de rénovation lancé sans scan to bim repose sur des hypothèses. Or, les surprises sur site coûtent cher : modifications de dernière minute, retards, conflits entre corps d’état. Le scan 3D anticipe ces imprévus. En identifiant les écarts entre le projet initial et la réalité, il permet des ajustements en amont, dans la phase numérique. À la clé ? Jusqu’à 30 % d’économies sur les coûts de correction en cours de chantier, selon les retours terrain des bureaux d’études spécialisés.
Maintenance et gestion de patrimoine
Le jumeau numérique ne sert pas qu’au chantier. Il devient un outil de gestion d’actifs immobiliers à long terme. Pour les facility managers, il permet de localiser une vanne dans un réseau complexe, de planifier des interventions sans ouvrir les cloisons, ou de simuler des scénarios d’entretien. Cette vision centralisée réduit les interventions d’urgence, allonge la durée de vie des équipements, et facilite les audits techniques. C’est un levier de performance durable, souvent sous-estimé à la conception du projet.
Externalisation vs internalisation
Faut-il acheter un scanner ou faire appel à un prestataire ? La réponse dépend de votre volume de projets. Pour une TPE ou un cabinet ponctuel, l’externalisation est souvent plus rentable opérationnellement. Le coût d’acquisition d’un bon scanner laser (de 20 000 à 80 000 €), sans compter la formation, le logiciel et la maintenance, se justifie rarement en dessous de 3 à 4 missions annuelles. En revanche, si vous rénovez régulièrement, internaliser le processus accroît la réactivité. Dans tous les cas, assurer la continuité du modèle - sa mise à jour après travaux - est une question de méthode plus que de matériel.
Les questions standards des clients
Quel est le piège principal dans lequel tombent les néophytes lors du relevé ?
Le piège le plus fréquent est de négliger les points de calage géoréférencés. Sans cibles ou repères stables entre plusieurs stations, le recalage du nuage de points devient instable, entraînant des décalages importants dans le modèle final. C’est un détail technique, mais il compromet toute la précision du scan.
L'usage du LiDAR sur mobile va-t-il remplacer les scanners haute précision ?
Le LiDAR embarqué sur smartphones ou robots mobiles progresse vite, mais il ne remplace pas les scanners professionnels. Il sert davantage à des prises rapides d’information ou à des suivis intermédiaires. Pour des projets exigeants, les deux technologies s’utilisent en complément, pas en substitution.
Comment mettre à jour ma maquette si le bâtiment subit des travaux mineurs ?
Il est recommandé de mettre en place un protocole de mise à jour incrémentale. Cela consiste à scanner uniquement les zones modifiées, puis à intégrer ces nouveaux nuages dans la maquette existante. Cela évite de tout reprendre à zéro et maintient la traçabilité des évolutions.
